一、用途

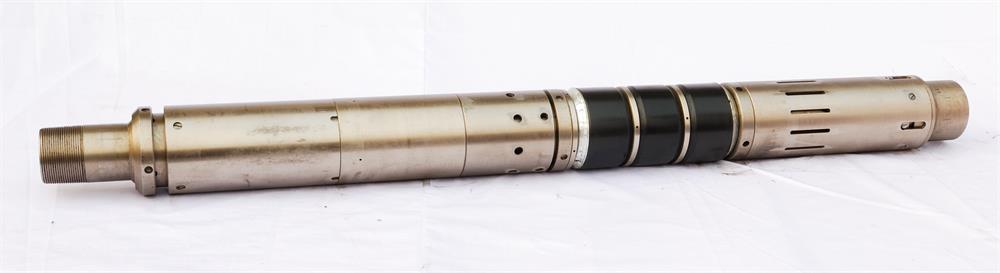

Y341系列封隔器是主要用于分層注水、高壓注水、酸化和擠堵等的井下工具。
二、結構與原理
Y341系列封隔器主要由動力機構、密封總成、座封鎖緊機構、洗井閥總成、解封機構等組成。封隔器座封時，高壓液一邊推動洗井活塞上行，密封內外中心管的洗井通道；一邊推動座封活塞上行，并有活塞帶動鎖套和膠筒座上行壓縮膠筒徑向變形。與此同時，卡環進入鎖套的鋸齒口內，鎖緊徑向變形的膠筒，使封隔器始終密封油套環形空間。
反洗井時，井口高壓液通過密封段以上的進水孔作用于洗井活塞上，推動洗井活塞下行，打開洗井通道，高壓水由內、外中心管間的通道進入密封膠筒以下的油套環形空間，經底部球座從油管返出地面。
解封：上提管柱即可實現解封起管。
三、技術參數
| 型號 | 總長
mm |
*大
外徑mm |
使用套管
內徑mm |
*小
內徑mm |
工作
壓力MPa |
工作
耐溫℃ |
兩端
連接螺紋 |
| Y341-148 | 1210 | 148 | 154.8-164 | 58 | 35 | 130 | 2 ?7/8″TBG |
| Y341-114 | 1130 | 114 | 117.7-127.7 | 55 | 35 | 130 | 2 ?7/8″TBG |
| Y341-110 | 1130 | 110 | 113.7-123.7 | 48 | 35 | 130 | 2 ?7/8″TBG |
| Y341-105 | 1130 | 105 | 108.7-118.7 | 46 | 35 | 130 | 2 ?7/8″TBG |
| Y341-100 | 1080 | 100 | 108 | 46 | 35 | 130 | 2 ?7/8″TBG |
| Y341-80 | 865 | 80 | 86 | 40 | 35 | 130 | 2 ?3/8″TBG |
四、特點
1、可以多級打壓坐封，實現多級分層注水、試油、試氣的需要；
2、采用雙平衡缸設計，增加了承受上下壓差的能力，實現了承受上壓差不易解封，承受下壓差解不了封的問題。
